ASUS® 90MB1590-M0EAY0

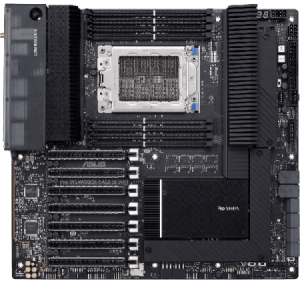

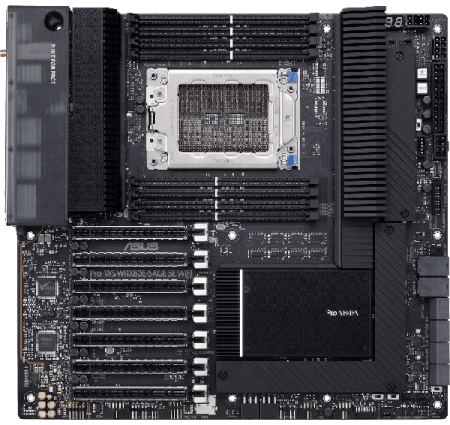

DésignationCarte mère ASUS Pro WS WRX80E-SAGE SE WIFI

MarqueASUS®

Référence90MB1590-M0EAY0

Code EAN4711081066262

Format de la carte mèreXL-ATX => (34.5 cm x 26.2 cm)

Types de connexion processeurSocket AMD® sWRX8 - 4094 LGA-ZIF (SP3r4)

Types de processeurAMD® Ryzen™ Threadripper™ PRO

Générations de processeur acceptéesAMD® 15ème génération - 2019 - Ryzen CPUs (Castle Peak) gravure 7 nm (Plateforme TR4 Zen2) = Ryzen Threadripper 39xx X/WX
AMD® 16ème génération - 2022 - Ryzen CPUs (Chagall PRO) gravure 7 nm (Plateforme Zen3) = Ryzen Threadripper PRO 5xxx X/WX

Nombre de processeurs acceptés1

ChipsetAMD® WRX80 Y2020 = sWRX8 PRO WorkStation - USB 3.2 - CrossFire & SLI - 8 PCie 4.0

Fréquences des bus100 MHz
133 MHz
2133 MHz
2400 MHz
2666 MHz
2933 MHz
3200 MHz

Coefficients multiplicateurs26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60

Type de support mémoireDIMM DDR4 - 288 pins

Nombre d'emplacements mémoire8

Capacité mémoire Maximum2048 Go

Types de technologie mémoireDDR4 2133 MHz - DDRAM PC4-17000 (1.2 Volts)
DDR4 2400 MHz - DDRAM PC4-19200 (1.2 Volts)
DDR4 2666 MHz - DDRAM PC4-21300 (1.2 Volts)
DDR4 2800 MHz - DDRAM PC4-22400 (1.2 Volts)
DDR4 3200 MHz - DDRAM PC4-25600 (1.2 Volts)
DDR4 3200 MHz - DDRAM PC4-25600 (1.35 Volts)
DDR4 3200 MHz ECC Registered - DDRAM PC4-25600 (1.2 Volts)

Carte vidéo intégréeNon

Types de sorties vidéo

Types de slots Vidéo4x PCI Express 16x (164 connecteurs)

Slots périphériques (nombre)1x M.2 NGFF Socket 1 - WiFi - 2230
1x PCI Express 1 x (voie)
2x PCI Express 16 x (voies)

Connecteurs (nombre)1x Connecteur(s) CPU ventilateur
1x Connecteur(s) CPU Water Cooling : ventilateur - 4 broches (OPT)
1x Connecteur(s) F_AUDIO (Front Panel Audio Header)
2x Connecteur(s) interne d'alimentation 8 broches +12 V
1x Connecteur(s) interne d'alimentation principale à 24 broches
2x Connecteur(s) interne USB 2.0
1x Connecteur(s) interne USB 3.2 Gen 1 (5 Gbps) Type -A
1x Connecteur(s) interne USB 3.2 Gen 2 (10 Gbps) Type -A
1x Connecteur(s) interne USB 3.2 Gen 2 Type -C
2x Connecteur(s) LED RGB
2x Connecteur(s) LED RGB adressables (strip headers)
8x Connecteur(s) Serial ATA (de données 7 broches)
1x Connecteur(s) TPM (Trusted Platform Module)
2x Connecteur(s) U.2 PCIe/NVMe SFF-8639
3x Connecteur(s) Ventilateur Système / boitier
3x Socket M.2 SATA Express (Socket 3) - 80 mm

Protocoles de connexionConnecteur(s) Serial ATA (de données 7 broches) : Sérial ATA II @ 3,0 Gb/s
Connecteur(s) Serial ATA (de données 7 broches) : Sérial ATA III @ 6,0 Gb/s
Socket M.2 SATA Express (Socket 3) - 80 mm : PCIe 2.0 x2 - AHCI
Socket M.2 SATA Express (Socket 3) - 80 mm : PCIe 3.0 x4 - 32 Gb/s NVMe
Socket M.2 SATA Express (Socket 3) - 80 mm : PCIe 3.0 x4 - 20 Gb/s NVMe
Socket M.2 SATA Express (Socket 3) - 80 mm : PCIe 4.0 x4 - 64 Gb/s NVMe

Ports (nombre)2x RJ45 LAN 100 Mbps - 1 / 2,5 / 5 / 10 Gbps (Ultra Fast Ethernet)
1x Sortie arrière ligne audio
1x Sortie avant ligne audio
1x Sortie basse fréquence (avant et caisson)
1x Sortie numérique / analogique (AC-3 SPDIF)
4x USB 2.0 (Universal Serial Bus) - Type A : Hi Speed - 480 Mbps
7x USB 3.2 Gen 2x1 (Super Speed - 10 Gbps) connecteur Type-A
1x USB 3.2 Gen 2x1 (SuperSpeed - 10 Gbps) connecteur Type-C

Modem intégréNon

Réseau intégréOui 2x 10 GbE LAN chip (1 Gbit/5 Gbit/10 Gbit)

Carte son intégréeOui Realtek ALC4080, 120 dB(A) SNR HD, Audio 8-canaux (7.1) & amplification casques

Nombre de sorties son6

Puissance du son en sortie0 Watt

Nombre d'entrées son1

Impédance maximale0 ohm^-1
