Gigabyte ® B760M DS3H (rev. 1.x)

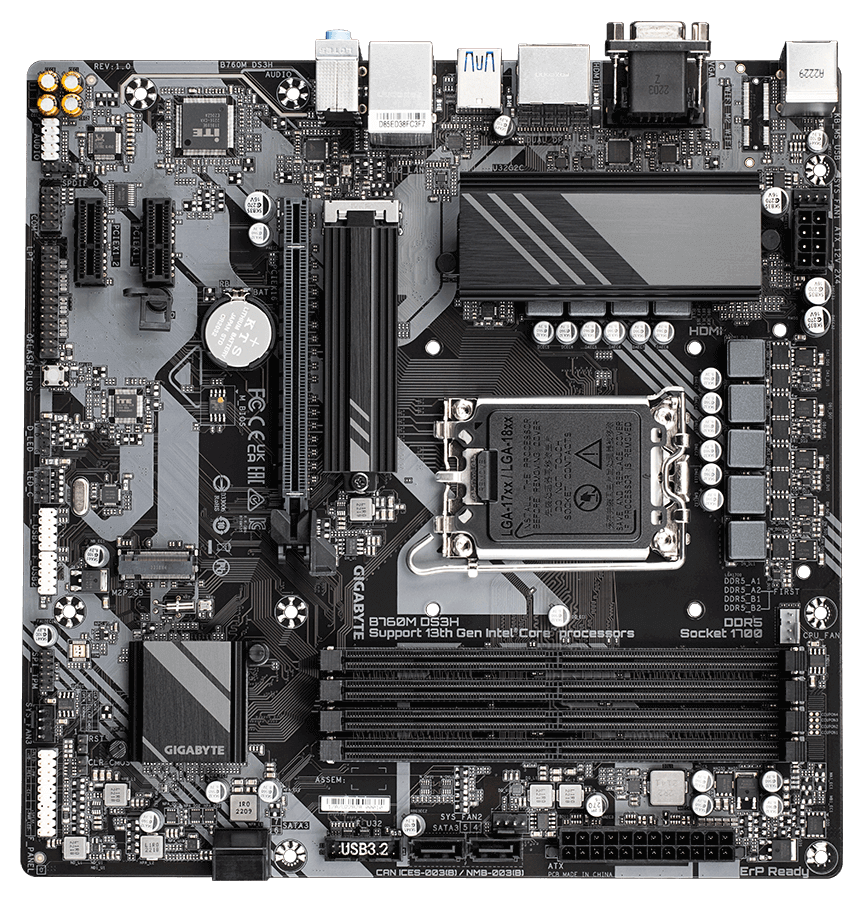

photo Carte mère Gigabyte GA-B760M DS3H DDR5 (v1.x)




Carte mère, Gigabyte microATX, chipset Intel® B760M DS3H DDR5, LAN 2.5 GbE, 6 USB dont 1x type C, 4 sorties vidéo  HDMI + 2x Display Port + VGA, 2 ports M.2
Disponibilité  En stock icone livraison

ajouter à ma sélection

icone envoyer

137 € 45 TTC

Vendu uniquement dans une config

créer un pc sur mesure avec ce composant



Intel® B760M DS3H Motherboard DDR5 with 8+2+1 Phases Hybrid Digital VRM Design*, Covered Thermal Design, 2 x PCIe 4.0/3.0 M.2 with Thermal Guard, 2.5GbE Gaming LAN,



  • Intel® Socket LGA 1700：Support 13th and 12th Gen Series Processors

  • Unparalleled Performance：Hybrid 6+2+1 Phases Digital VRM Solution

  • Dual Channel DDR5：4*DIMMs XMP Memory Module Support

  • Next Generation Storage：2*PCIe 4.0 x4 M.2 Connectors

  • M.2 Thermal Guard：To Ensure M.2 SSD Performance

  • EZ-Latch：PCIe 4.0x16 Slot with Quick Release Design

  • Fast Networks：2.5GbE LAN

  • Extended Connectivity：Rear USB-C® 10Gb/s, DP, HDMI

  • Smart Fan 6：Features Multiple Temperature Sensors, Hybrid Fan Headers with FAN STOP

  • Q-Flash Plus：Update BIOS Without Installing the CPU, Memory and Graphics Card


B760M DS3H






Identification

DésignationCarte mère Gigabyte GA-B760M DS3H DDR5 (v1.x)

MarqueGigabyte ®

RéférenceB760M DS3H (rev. 1.x)

Code EAN4719331851736



Caractéristiques

Format de la carte mèreMicro ATX => (24.4 cm x 17.4 cm) ou (24.4 cm x 24.4 cm)

Types de connexion processeurSocket Intel® LGA 1700 (37,5 x 45 mm)

Types de processeurIntel® Celeron®
Intel® Celeron® Dual Core
Intel® Core™ i3 - Desktop
Intel® Core™ i5 - Desktop
Intel® Core™ i7 - Desktop
Intel® Core™ i9 - Desktop
Intel® Pentium® Gold

Générations de processeur acceptéesIntel® 12e génération - 2021 11 - (Alder Lake -S ™) gravure 10 nm = Core i7 12Kxx ~ i5 12Kxx ~ i3 12Kxx ~ Pentium Gold ~ Celeron Gold
Intel® 13e génération - 2022 10 - (Raptor Lake -S ™) gravure 10 nm = Core i7 13Kxx ~ i5 13Kxx ~ i3 13Kxx
Intel® 14e génération - 2023 10 - (Raptor Lake -S Refresh ™) gravure 7 nm = Core i7 14Kxx ~ i5 14Kxx ~ i3 14Kxx

Nombre de processeurs acceptés1

ChipsetIntel® B760 Express (Technologie 2023, multi-usages)

Dual-ChannelOui

Fréquences des bus100 MHz
200 MHz
2133 MHz
2400 MHz
2666 MHz
2933 MHz
3000 MHz
3200 MHz
4800 MHz

Coefficients multiplicateurs16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60

Type de support mémoireDIMM DDR5 - 288 pins

Nombre d'emplacements mémoire4

Capacité mémoire Maximum188 Go

Types de technologie mémoireDDR5 4800 MHz - DDRAM PC5-38400 (1.1 Volts)
DDR5 5200 MHz - DDRAM PC5-41600 (1.25 Volts)
DDR5 5400 MHz - DDRAM PC5-43200 (1.25 Volts)
DDR5 5600 MHz - DDRAM PC5-44800 (1.1 Volts)
DDR5 5600 MHz - DDRAM PC5-44800 (1.25 Volts)
DDR5 5800 MHz - DDRAM PC5-46400
DDR5 6000 MHz - DDRAM PC5-48000 (1.4 Volts)
DDR5 6200 MHz - DDRAM PC5-49600 (1.35 Volts)
DDR5 6400 MHz - DDRAM PC5-51200 (1.4 Volts)
DDR5 6600 MHz - DDRAM PC5-52800 (1.4 Volts)
DDR5 6800 MHz - DDRAM PC5-54400 (1.4 Volts)
DDR5 7000 MHz - DDRAM PC5-56000 (1.45 Volts)
DDR5 7200 MHz - DDRAM PC5-57600 (1.45 Volts)
DDR5 7400 MHz - DDRAM PC5-59200
DDR5 7600 MHz - DDRAM PC5-60800 (1.4 Volts)

Carte vidéo intégréeNon

Mémoire vidéo partagéeOui 512 Mo

Types de sorties vidéoAnalogique (RGB, 'VGA' mini D-sub 15 PIN)
DisplayPort
HDMI (High-Definition Multimedia Interface)

Types de slots Vidéo1x PCI Express 16x (164 connecteurs)

Slots périphériques (nombre)1x M.2 NGFF Socket 1 - WiFi - 2230
1x PCI Express 1 x (voie)
1x PCI Express 16 x (voies)

Connecteurs (nombre)1x Connecteur(s) CPU ventilateur
1x Connecteur(s) F_AUDIO (Front Panel Audio Header)
1x Connecteur(s) interne d'alimentation 8 broches +12 V
1x Connecteur(s) interne d'alimentation principale à 24 broches
1x Connecteur(s) interne port COM
1x Connecteur(s) interne port LPT imprimante
2x Connecteur(s) interne USB 2.0
1x Connecteur(s) interne USB 3.2 Gen 1 (5 Gbps) Type -A
2x Connecteur(s) LED RGB
2x Connecteur(s) LED RGB adressables (strip headers)
4x Connecteur(s) Serial ATA (de données 7 broches)
1x Connecteur(s) SPDIF_Out (Sortie S/PDIF)
1x Connecteur(s) TPM (Trusted Platform Module)
3x Connecteur(s) Ventilateur Système / boitier
2x Socket M.2 SATA Express (Socket 3) - 80 mm

Protocoles de connexionConnecteur(s) Serial ATA (de données 7 broches) : Sérial ATA III @ 6,0 Gb/s
Socket M.2 SATA Express (Socket 3) - 80 mm : Sérial ATA III @ 6,0 Gb/s
Socket M.2 SATA Express (Socket 3) - 80 mm : PCIe 3.0 x4 - 32 Gb/s NVMe
Socket M.2 SATA Express (Socket 3) - 80 mm : PCIe 3.0 x4 - 20 Gb/s NVMe
Socket M.2 SATA Express (Socket 3) - 80 mm : PCIe 4.0 x4 - 64 Gb/s NVMe

Ports (nombre)1x Prise d'entrée ligne audio
1x Prise d'entrée Microphone
1x PS2 Clavier
1x RJ45 LAN 100 Mbps - 1 / 2,5 Gbps (Fast Ethernet)
3x Sortie arrière ligne audio
2x USB 2.0 (Universal Serial Bus) - Type A : Hi Speed - 480 Mbps
3x USB 3.2 Gen 1 (SuperSpeed - 5 Gbps) connecteur Type-A
1x USB 3.2 Gen 2x1 (SuperSpeed - 10 Gbps) connecteur Type-C

Modem intégréNon

Réseau intégréOui Realtek® 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)

Carte son intégréeOui Realtek High Definition Audio

Nombre de sorties son3

Puissance du son en sortie0.5 Watt

Nombre d'entrées son2

Impédance maximale0.5 ohm-1
