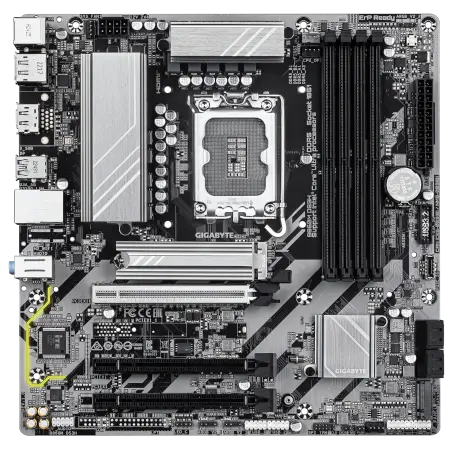

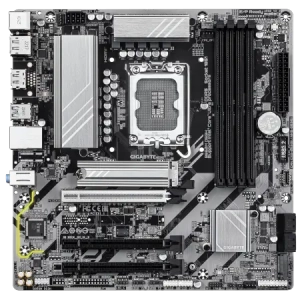

Gigabyte ® GIGABYTE B860M DS3H

DésignationCarte mère microATX Gigabyte B860M DS3H (sans WiFi)

MarqueGigabyte ®

RéférenceGIGABYTE B860M DS3H

Code EAN4719331866709

Format de la carte mèreMicro ATX => (24.4 cm x 17.4 cm) ou (24.4 cm x 24.4 cm)

Types de connexion processeurSocket Intel® LGA 1851 (37,5 x 45 mm)

Types de processeurIntel® Core™ Ultra 5 - Desktop
Intel® Core™ Ultra 7 - Desktop
Intel® Core™ Ultra 9 - Desktop

Générations de processeur acceptéesIntel® Core Ultra Series 2 - 2024 10 - (Arrow Lake) gravure 3 nm = Ultra 9 2xxK ~ Ultra 7 2xxK ~ Ultra 5 2xxK

Nombre de processeurs acceptés1

ChipsetIntel® B860 Express (Technologie 2025, multi-usages)

Dual-ChannelOui

Fréquences des bus100 MHz
5600 MHz
6400 MHz

Coefficients multiplicateurs20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60

Type de support mémoireDIMM DDR5 - 288 pins

Nombre d'emplacements mémoire4

Capacité mémoire Maximum256 Go

Types de technologie mémoireDDR5 5600 MHz - DDRAM PC5-44800 (1.1 Volts)
DDR5 5600 MHz - DDRAM PC5-44800 (1.25 Volts)
DDR5 5800 MHz - DDRAM PC5-46400
DDR5 6000 MHz - DDRAM PC5-48000 (1.1 Volts)
DDR5 6000 MHz - DDRAM PC5-48000 (1.4 Volts)
DDR5 6200 MHz - DDRAM PC5-49600 (1.35 Volts)
DDR5 6400 MHz - DDRAM PC5-51200 (1.35 Volts)
DDR5 6400 MHz - DDRAM PC5-51200 (1.4 Volts)
DDR5 6600 MHz - DDRAM PC5-52800 (1.4 Volts)
DDR5 6800 MHz - DDRAM PC5-54400 (1.4 Volts)
DDR5 7000 MHz - DDRAM PC5-56000 (1.45 Volts)
DDR5 7200 MHz - DDRAM PC5-57600 (1.45 Volts)
DDR5 7400 MHz - DDRAM PC5-59200
DDR5 7600 MHz - DDRAM PC5-60800 (1.4 Volts)
DDR5 7800 MHz - DDRAM PC5-62400 (1.45 Volts)
DDR5 7900 MHz - DDRAM PC5-63200
DDR5 7950 MHz - DDRAM PC5-63600
DDR5 8000 MHz - DDRAM PC5-64000 (1.45 Volts)
DDR5 8200 MHz - DDRAM PC5-65600 (1.35 Volts)
DDR5 8600 MHz - DDRAM PC5-
DDR5 8800 MHz - DDRAM PC5-
DDR5 8933 MHz - DDRAM PC5-
DDR5 9066 MHz - DDRAM PC5-

Carte vidéo intégréeNon

Mémoire vidéo partagéeOui 512 Mo

Types de sorties vidéoDisplayPort
HDMI (High-Definition Multimedia Interface)

Types de slots Vidéo1x PCI Express 16x (164 connecteurs)

Slots périphériques (nombre)1x M.2 NGFF Socket 1 - WiFi - 2230
2x PCI Express 16 x (voies)

Connecteurs (nombre)1x Connecteur(s) CPU ventilateur
2x Connecteur(s) CPU Water Cooling : Pompe - 4 broches
1x Connecteur(s) F_AUDIO (Front Panel Audio Header)
1x Connecteur(s) interne d'alimentation 8 broches +12 V
1x Connecteur(s) interne d'alimentation principale à 24 broches
2x Connecteur(s) interne USB 2.0
1x Connecteur(s) interne USB 3.2 Gen 1 (5 Gbps) Type -A
1x Connecteur(s) interne USB 3.2 Gen 2 Type -C
1x Connecteur(s) LED RGB
3x Connecteur(s) LED RGB adressables (strip headers)
4x Connecteur(s) Serial ATA (de données 7 broches)
1x Connecteur(s) TPM (Trusted Platform Module)
2x Connecteur(s) Ventilateur Système / boitier
2x Socket M.2 SATA Express (Socket 3) - 80 mm

Protocoles de connexionConnecteur(s) Serial ATA (de données 7 broches) : Sérial ATA II @ 3,0 Gb/s
Connecteur(s) Serial ATA (de données 7 broches) : Sérial ATA III @ 6,0 Gb/s
Socket M.2 SATA Express (Socket 3) - 80 mm : PCIe 3.0 x4 - 32 Gb/s NVMe
Socket M.2 SATA Express (Socket 3) - 80 mm : PCIe 4.0 x4 - 64 Gb/s NVMe
Socket M.2 SATA Express (Socket 3) - 80 mm : PCIe 5.0 x4 - 64 Gb/s NVMe

Ports (nombre)2x DisplayPort
1x HDMI (High-Definition Multimedia Interface)
1x PS2 Clavier
1x RJ45 LAN 100 Mbps - 1 / 2,5 Gbps (Fast Ethernet)
1x Sortie arrière ligne audio
1x Sortie numérique / analogique (AC-3 SPDIF)
3x USB 2.0 (Universal Serial Bus) - Type A : Hi Speed - 480 Mbps
2x USB 3.2 Gen 1 (SuperSpeed - 5 Gbps) connecteur Type-A
1x USB 3.2 Gen 2x1 (Super Speed - 10 Gbps) connecteur Type-A

Modem intégréNon

Réseau intégréOui Realtek® 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)

Carte son intégréeOui Realtek High Definition Audio

Nombre de sorties son3

Puissance du son en sortie0 Watt

Nombre d'entrées son1

Impédance maximale0.5 ohm^-1
