Gigabyte ® Z690 Gaming X

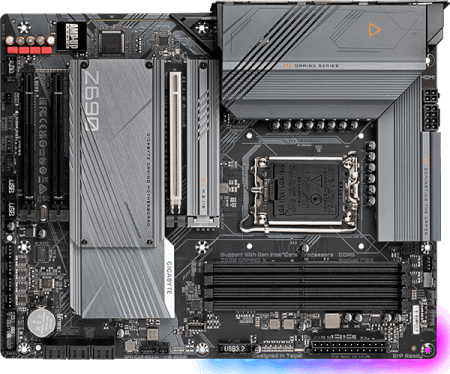

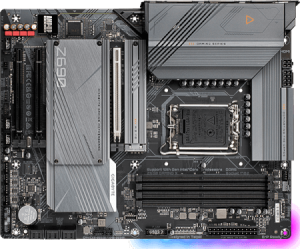

photo Carte mère Gigabyte GA-Z690-Gaming X




Carte mère GIGABYTE, ATX, chipset Intel® Z690 Gaming X DDR5, 10 USB dont 1 Type-C, compatible Crossfire, vidéo intégrée DisplayPort & HDMI, 4 port M.2, LAN 2.5 GbE, audio High Definition
Disponibilité  Ce produit n'est plus proposé à la vente icone livraison

ajouter à ma sélection

icone envoyer

Ce produit n'est plus disponible à la vente

Voir la nouvelle gamme et
créer un pc sur mesure



nouveauté novembre 2021


Intel® Z690 GAMING Motherboard with 16+1+2 Twin Hybrid Phases Digital VRM Design, DDR5 XTREME MEMORY Design, PCIe 5.0 Design, Fully Covered Thermal Design, 4 x PCIe 4.0 M.2 with Enlarged Thermal Guard, 2.5GbE LAN, 120dB Hi-Res Audio with WIMA, Rear USB 3.2 Gen2x2 TYPE-C®, RGB FUSION 2.0, Q-Flash Plus​


Compatibilité vidéo : jusqu'à 1 cartes nVidia ou 2 AMD



  • AMD Quad-GPU CrossFire™ and 2-Way AMD CrossFire™ technologies


résolution maximale selon processeur


résolution maximale sur sortie HDMI : 4096 x 2160@ 60 Hz (HDMI 2.0)
résolution maximale sur sortie Display : 4096 x 2160@ 60 Hz (1.2)


Mémoire vidéo partagée maximale : 512 Mo


Compatibilité disques : RAID 0, RAID 1, RAID 5, RAID 10



  • Supports 12 Gen Intel ® Core ™ série Processeurs

  • DDR5 double canal non ECC sans tampon, 4 DIMM

  • Solution VRM numérique directe 16+1+2 phases avec DrMOS 60A

  • SuperSpeed USB 3.2 Gen 2x2 TYPE-C® delivers up to 20Gb/s transfer speeds

  • LAN rapide 2,5 GbE avec gestion de la bande passante

  • RGB FUSION 2.0, supports Addressable LED & RGB LED Strips

  • Le ventilateur intelligent 6 comporte des capteurs de température multiples, en-têtes de ventilateur hybrides avec l'ARRÊT DU VENTILATEUR

  • Mise à jour du BIOS Q-Flash Plus sans installer le processeur, la mémoire et la carte graphique


Z690 GAMING X (rev. 1.0)



Identification

DésignationCarte mère Gigabyte GA-Z690-Gaming X

MarqueGigabyte ®

RéférenceZ690 Gaming X

Code EAN4719331828455



Caractéristiques

Format de la carte mèreATX2 (12V) 24 broches => (30.5 cm x 24.4 cm)

Types de connexion processeurSocket Intel® LGA 1700 (37,5 x 45 mm)

Types de processeurIntel® Core™ i3 - Desktop
Intel® Core™ i5 - Desktop
Intel® Core™ i7 - Desktop
Intel® Core™ i9 - Desktop

Générations de processeur acceptéesIntel® 12e génération - 2021 11 - (Alder Lake -S ™) gravure 10 nm = Core i7 12Kxx ~ i5 12Kxx ~ i3 12Kxx ~ Pentium Gold ~ Celeron Gold
Intel® 13e génération - 2022 10 - (Raptor Lake -S ™) gravure 10 nm = Core i7 13Kxx ~ i5 13Kxx ~ i3 13Kxx

Nombre de processeurs acceptés1

ChipsetIntel® Z690 Express (Technologie 2022, puissance maximale)

Dual-ChannelOui

Fréquences des bus100 MHz
133 MHz
200 MHz
266 MHz
2133 MHz
2400 MHz
2666 MHz
2933 MHz
3200 MHz
4800 MHz

Coefficients multiplicateurs15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55

Type de support mémoireDIMM DDR5 - 288 pins

Nombre d'emplacements mémoire4

Capacité mémoire Maximum128 Go

Types de technologie mémoireDDR5 4800 MHz - DDRAM PC5-38400 (1.1 Volts)
DDR5 5200 MHz - DDRAM PC5-41600 (1.25 Volts)
DDR5 5400 MHz - DDRAM PC5-43200 (1.25 Volts)
DDR5 5600 MHz - DDRAM PC5-44800 (1.25 Volts)
DDR5 5800 MHz - DDRAM PC5-46400
DDR5 6000 MHz - DDRAM PC5-48000 (1.4 Volts)

Carte vidéo intégréeNon

Mémoire vidéo partagéeOui 512 Mo

Types de sorties vidéoDisplayPort
HDMI (High-Definition Multimedia Interface)

Types de slots Vidéo1x PCI Express 16x (164 connecteurs)

Slots périphériques (nombre)1x PCI Express 1 x (voie)
1x PCI Express 16 x (voies)

Connecteurs (nombre)1x Connecteur(s) CPU ventilateur
1x Connecteur(s) CPU Water Cooling : Pompe - 4 broches
1x Connecteur(s) CPU Water Cooling : ventilateur - 4 broches (OPT)
1x Connecteur(s) F_AUDIO (Front Panel Audio Header)
1x Connecteur(s) interne d'alimentation 4 broches +12 V
1x Connecteur(s) interne d'alimentation 8 broches +12 V
1x Connecteur(s) interne d'alimentation principale à 24 broches
2x Connecteur(s) interne Thunderbolt™ carte additionnelle
2x Connecteur(s) interne USB 2.0
1x Connecteur(s) interne USB 3.2 Gen 1 (5 Gbps) Type -A
1x Connecteur(s) interne USB 3.2 Gen 2 Type -C
2x Connecteur(s) LED RGB
2x Connecteur(s) LED RGB adressables (strip headers)
6x Connecteur(s) Serial ATA (de données 7 broches)
1x Connecteur(s) SPDIF_Out (Sortie S/PDIF)
1x Connecteur(s) TPM (Trusted Platform Module)
3x Connecteur(s) Ventilateur Système / boitier
4x Socket M.2 SATA Express (Socket 3) - 80 mm

Protocoles de connexionConnecteur(s) Serial ATA (de données 7 broches) : Sérial ATA II @ 3,0 Gb/s
Connecteur(s) Serial ATA (de données 7 broches) : Sérial ATA III @ 6,0 Gb/s
Socket M.2 SATA Express (Socket 3) - 80 mm : PCIe 2.0 x2 - AHCI
Socket M.2 SATA Express (Socket 3) - 80 mm : PCIe 3.0 x4 - 32 Gb/s NVMe
Socket M.2 SATA Express (Socket 3) - 80 mm : PCIe 3.0 x4 - 20 Gb/s NVMe
Socket M.2 SATA Express (Socket 3) - 80 mm : PCIe 4.0 x4 - 64 Gb/s NVMe

Ports (nombre)1x DisplayPort
1x HDMI (High-Definition Multimedia Interface)
1x RJ45 LAN 100 Mbps - 1 / 2,5 Gbps (Fast Ethernet)
1x Sortie arrière ligne audio
1x Sortie avant ligne audio
1x Sortie basse fréquence (avant et caisson)
4x USB 2.0 (Universal Serial Bus) - Type A : Hi Speed - 480 Mbps
4x USB 3.2 Gen 1 (SuperSpeed - 5 Gbps) connecteur Type-A
1x USB 3.2 Gen 2x1 (Super Speed - 10 Gbps) connecteur Type-A
1x USB 3.2 Gen 2x2 (SuperSpeed+ 20 Gbps) connecteur Type-C

Modem intégréNon

Réseau intégréOui Realtek® 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)

Carte son intégréeOui Realtek ALC1220-VB, 120 dB(A) SNR HD, Audio 8-canaux (7.1) & amplification casques

Nombre de sorties son2

Puissance du son en sortie0 Watt

Nombre d'entrées son1

Impédance maximale0.5 ohm-1
